เครื่องวิเคราะห์ก๊าซ

HCl, HF, NO, NO2, N2O, SO2, CO, CH4, TOC, CO2 and O2

Envea MIR 9000

มาตรฐานและการรับรอง

  • ได้รับการรับรอง QAL1 โดย TÜV หมายเลข 0000024158) และ MCERTs หมายเลข Sira MC020010/13 ตามมาตรฐาน EN 15267
  • เป็นไปตามข้อกำหนด QAL3 ตามที่กำหนดในมาตรฐาน EN 14181
  • สอดคล้องข้อกำหนดของ U.S.EPA 40 CFR Part 60 และ Part 75
  • MIR 9000 รองรับข้อกำหนดของกฎหมายสหภาพยุโรป IED (WID/LCPD/MCP Directive) รวมถึง BREF Incineration ตามข้อกำหนดของ U.S. EPA (40 CFR 60 และ 75)

คุณสมบัติหลัก

MIR 9000 เป็นเครื่องวิเคราะห์ก๊าซหลายชนิดแบบ Extractive ของ ENVEA ที่ได้รับความนิยมสูงสุด ใช้งานในอุตสาหกรรมทุกประเภท และสอดคล้องกับข้อกำหนดมาตรฐานทั่วโลก

  • สามารถตรวจวัดพารามิเตอร์ได้พร้อมกันสูงสุด 10 ค่า จากก๊าซ: HCl, HF, NO, NO₂, N₂O, SO₂, CO, CH₄, TOC, CO₂ และ O₂
  • ใช้เทคโนโลยี Non-Dispersive Infrared (NDIR) แบบ Gas Filter Correlation
  • มีระบบแก้ไขผลกระทบจากการรบกวนข้าม (Cross interference) แบบอัตโนมัติ
  • มีระบบความปลอดภัยในตัว โดยอ้างอิงจากการวัดค่าความชื้นคงเหลือ (Residual H₂O)
  • มีเสถียรภาพสูง พร้อมระบบตรวจสอบเสถียรภาพเชิงแสง (Optical stability) อัตโนมัติ
  • ออกแบบมาสำหรับการวัดก๊าซแบบแห้งและก๊าซที่มีฤทธิ์กัดกร่อน
  • วัดผลแบบ Dry basis
  • เหมาะสำหรับใช้งานร่วมกับระบบทำให้ก๊าซแห้งแบบ SEC® (Permeation) และใช้ท่อเก็บตัวอย่างแบบไม่ให้ความร้อน เพื่อลดต้นทุนการดำเนินงาน
  • มีเซลล์พาราแมกเนติกในตัวสำหรับวัดค่า O₂

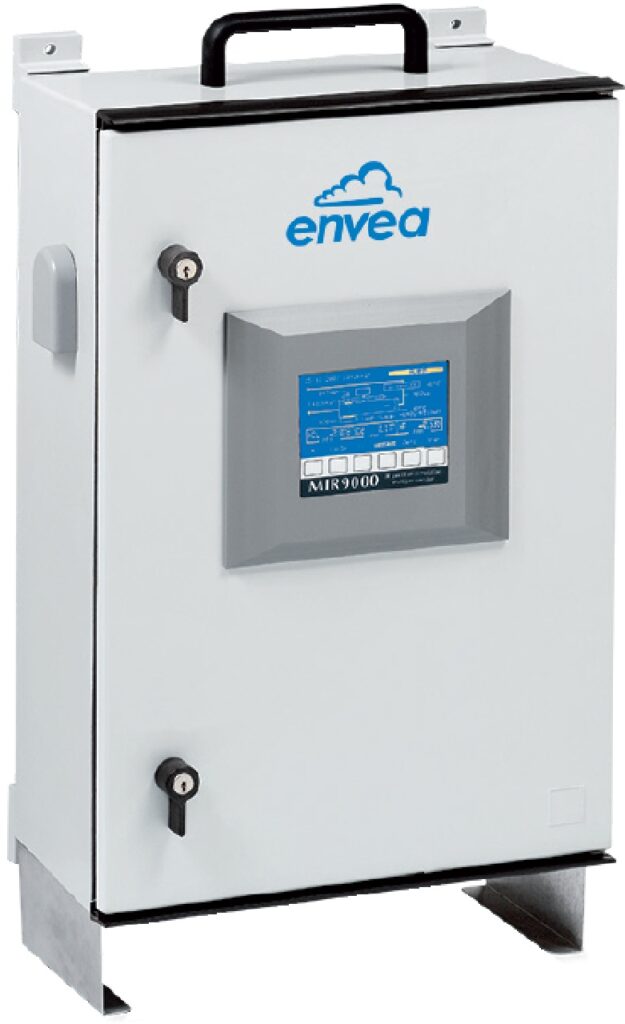

  • สามารถติดตั้งได้ทั้งแบบ Rack ขนาด 19 นิ้ว หรือแบบติดผนัง (รุ่น Tight box)
  • รองรับการเข้าถึงระยะไกล เพื่อการบำรุงรักษาและการกู้คืนข้อมูล
  • สามารถคำนวณค่าอัตราการไหล อุณหภูมิ และความดันได้ (เป็นออปชัน) เมื่อใช้งานร่วมกับระบบเก็บตัวอย่างที่รองรับ
  • มีการติดตั้งใช้งานมากกว่า 4,000 แห่งทั่วโลก ครอบคลุมการใช้งานในหลากหลายอุตสาหกรรม

องค์ประกอบของระบบ CEMS ทั่วไป

  • เครื่องวิเคราะห์ก๊าซหลายชนิด MIR-9000 ที่ได้รับการรับรอง MCERTS และ TÜV QAL1
  • เครื่องวิเคราะห์ VOC แบบ Graphite 52M FID (กรณีต้องเป็นไปตามมาตรฐาน EN 12619)
  • โพรบสำหรับดูดและปรับสภาพตัวอย่าง (มีหรือไม่มีระบบวัดอุณหภูมิ ความดัน และอัตราการไหลในตัว)
  • ระบบเก็บตัวอย่างแบบ SEC® (Permeation) หรือเครื่องทำความเย็นก๊าซ (Gas Cooler)
  • ท่อส่งตัวอย่าง (Sample lines)
  • ชุดสอบเทียบอัตโนมัติ (TIG)
  • ระบบทำลมแห้งสำหรับเครื่องมือ (MDS)
  • ระบบมัลติเพล็กซ์ (MVS) สำหรับระบบสำรองแบบคู่ (Dual Redundancy)*
  • ตู้ Rack, ตู้ควบคุม หรือ Shelter สำหรับติดตั้งระบบ

*ระบบสำรองแบบคู่ (Dual Redundancy System)

ภายใต้ข้อกำหนด IED ระยะเวลาสูงสุดที่อนุญาตให้ระบบบำบัดหรืออุปกรณ์ขัดข้องในแต่ละครั้ง ต้องไม่เกิน 4 ชั่วโมง และระยะเวลารวมตลอดทั้งปีต้องไม่เกิน 60 ชั่วโมง



ENVEA ได้พัฒนาแนวคิด Duplex System เพื่อช่วยให้ผู้ใช้งานปฏิบัติตามข้อกำหนด IED โดย

  • ลดเวลาหยุดทำงาน (Downtime)
  • เพิ่มความพร้อมใช้งานของระบบ (Availability)
  • ช่วยให้เกิดความคุ้มค่าในการลงทุนสูงสุด (ROI)

ช่วงการตรวจวัด

พารามิเตอร์           ช่วงการตรวจวัด (ช่วงต่ำ/ช่วงสูง)
HCl0–15 / 5000
HF0–20 / 300
NO0–100 / 5000
NO₂0–100 / 1000
N₂O0–20 / 1000
NOx0–200 / 5000
SO₂0–75 / 5000
CO0–75 / 1000
CH₄0–10 / 1000
THC0–50 / 5000
CO₂ (%)0–10 / 100
O₂ (%)0–10 / 25

หมายเหตุ:   แสดงค่าเป็นหน่วย mg/m³ หรือเป็นเปอร์เซ็นต์ (%) ตามที่ระบุ สำหรับก๊าซชนิดอื่น ๆ กรุณาติดต่อเรา

ข้อมูลทางเทคนิค

รายการรายละเอียด
ความสามารถในการทำซ้ำ (Repeatability)< 2% ของช่วงเต็ม (Full Scale, F.S.)
ค่า Zero drift< 2% ของ F.S. / 30 วัน
ค่า Span drift< 1% ของ F.S. / 7 วัน
ความเป็นเชิงเส้น (Linearity)< 1% ของ F.S.
แหล่งจ่ายไฟ80–230V, 50–60 Hz
การใช้พลังงาน300 VA
การเชื่อมต่อแบบ SerialRS232, RS422
การสื่อสารTCP/IP / Ethernet RJ45
อุณหภูมิการใช้งาน+5°C ถึง +40°C
รุ่นตู้ปิด (Tight box)(ไม่มี CLD หรือ ASD)
ขนาด (รุ่น Tight box)200 × 400 × 600 มม. (ลึก × กว้าง × สูง)
น้ำหนัก (รุ่น Tight box)24 กก.
รุ่น Rack 19 นิ้ว(ไม่มี CLD หรือ ASD)
ขนาด (รุ่น Rack)490 × 483 × 177 มม. (ลึก × กว้าง × สูง)
น้ำหนัก (รุ่น Rack)14 กก.

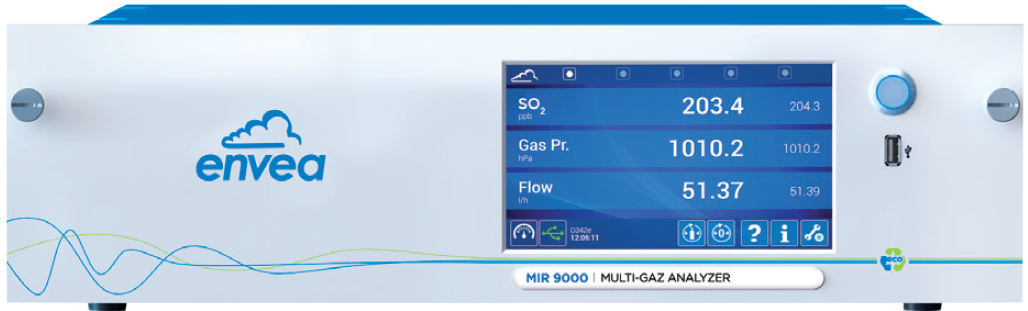

MIR 9000 - 19’’ rack version
